新人、まとめます！！

ビデオパッチベイには、接続によって2種類あります。

■ノーマルスルー＝結合終端型
　⇒ビデオパッチプラグを差し込まない時、
　　BNC側(後ろ側)の上段と下段に導通があるもの。
　　
　　ビデオパッチプラグを差し込んだ時は、
　　BNC側の上段と下段の導通は断たれ、
　　上段BNC側→上段ビデオパッチプラグ
　　下段BNC側→下段ビデオパッチプラグ
　　のみに反応。

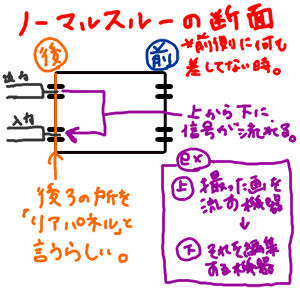

ノーマルスルーとは

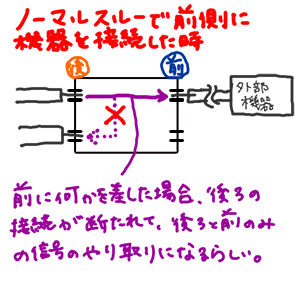

ノーマルスルー2
■ストレートスルー＝分離終端型
　⇒ビデオパッチプラグを差し込む、
　　差し込まないに関わらず、
　　BNC側の上段と下段には導通がない。
　　上段BNC側→上段ビデオパッチプラグ
　　下段BNC側→下段ビデオパッチプラグ
　　のみに反応。
ストレートスルーは？


よし、まとまりました！！　　　　
