絵に描いてみました。

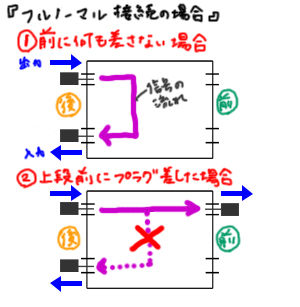

まず、フルノーマル接続。
1.フルノーマルとは
①プラグを差し込まない時、上段(出力)と下段(入力)は導通がある。
②上段(出力)と下段(入力)どちらかにプラグを差し込むと、
上段(出力)と下段(入力)の導通がなくなる。
うん、これはやっぱりアレと同じだ!!
続いて、ハーフノーマル接続。
2.ハーフノーマル(ハーフパラレル接続)とは
①プラグを差し込まない時、上段(出力)と下段(入力)は導通がある。
②上段(出力)にプラグを差すと、
その真下の下段(入力)とプラグ側の両方に信号が送られる。
③信号を入力する際は、下段(入力)へプラグを差し込むと、
上段へは信号が送られず、
上段前後同士、下段前後同士の導通のみとなる。
③その真下の下段(入力)に信号を送りたくない時、
(上段のみの導通を生かしたい場合)は、
ダミープラグを差し込む。
…こ、こういう事…で、合ってるのかしら…(@_@)
と、とりあえずこれで先輩に確認してみよう!!
間違っていたら大変な事なのです(ノД`)・゜・。
まず、フルノーマル接続。
1.フルノーマルとは
①プラグを差し込まない時、上段(出力)と下段(入力)は導通がある。
②上段(出力)と下段(入力)どちらかにプラグを差し込むと、
上段(出力)と下段(入力)の導通がなくなる。
うん、これはやっぱりアレと同じだ!!
続いて、ハーフノーマル接続。
2.ハーフノーマル(ハーフパラレル接続)とは
①プラグを差し込まない時、上段(出力)と下段(入力)は導通がある。
②上段(出力)にプラグを差すと、
その真下の下段(入力)とプラグ側の両方に信号が送られる。
③信号を入力する際は、下段(入力)へプラグを差し込むと、
上段へは信号が送られず、
上段前後同士、下段前後同士の導通のみとなる。
③その真下の下段(入力)に信号を送りたくない時、
(上段のみの導通を生かしたい場合)は、
ダミープラグを差し込む。
…こ、こういう事…で、合ってるのかしら…(@_@)
と、とりあえずこれで先輩に確認してみよう!!
間違っていたら大変な事なのです(ノД`)・゜・。
